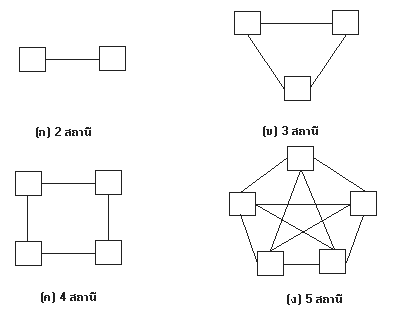

คอมพิวเตอร์หรืออุปกรณ์รับ-ส่งข้อมูลที่ประกอบกันเป็นเครือข่าย มีการเชื่อมโยงถึงกันในรูปแบบต่างๆ ตามความเหมาะสม เทคโนโลยีการอออกแบบเชื่อมโยงนี้เรียกว่า รูปร่างเครือข่าย (network topology) เมื่อพิจารณาการต่อเชื่อมโยงถึงกันของอุปกรณ์สำนักงานซึ่งใช้งานที่ต่าง ๆ หากต้องการเชื่อมต่อถึงกันโดยตรง จะต้องใช้สายเชื่อมโยงมาก ดังรูป

ปัญหาของการเชื่อมต่อคอมพิวเตอร์ หรืออุปกรณืของสถานีปลายทางหลาย ๆ สถานีคือ จำนวนสายที่ใช้เชื่อมโยงระหว่างสถานีเพิ่มมากขึ้น ง่ายต่อการติดตั้ง และมีประสิทธิภาพที่ดีต่อระบบ รูปร่างเครือข่ายงานที่ใช้ในการสื่อสารมีหลายรูปแบบ

1. แบบดาว เป็นแบบการต่อสายเชื่อมโยง โดยการนำสถานีต่างๆ มาต่อร่วมกันกับหน่วยสลับสายกลาง การติดต่อสื่อสารระหว่างสถานีจะกระทำได้ด้วยการติดต่อผ่านทางวงจรของหน่วยสลับสายกลาง การทำงานของหน่วยสลับสายกลางจึงคล้ายกับศูนย์กลางของการติดต่อวงจรเชื่อมโยงระหว่างสถานีต่างๆ ที่ต้องการติดต่อกัน

2.  แบบวงแหวน เป็นแบบที่สถานีของเครือข่ายทุกสถานีจะต้องเชื่อมต่อกับเครื่องขยายสัญญาณของตัวเอง โดยจะมีการเชื่อมโยงเครื่องขยายสัญญาณของทุกสถานีเข้าด้วยกันเป็นวงแหวน เครื่องขยายสัญญาณเหล่านี้จะมีหน้าที่ในการรับข้อมูลจากเครื่องคอมพิวเตอร์ของตัวเองหรือจากเครื่องขยายสัญญาณตัวก่อนหน้าและส่งข้อมูลต่อไปยังเครื่องขยายสัญญาณตัวถัดไปเรื่อย ๆ เป็นวง หากข้อมูลที่ส่งเป็นของสถานีใด เครื่องขยายสัญญาณของสถานีนั้นก็รับและส่งให้กับสถานีนั้น เครื่องขยายสัญญาณจะต้องมีการตรวจสอบข้อมูลที่ได้รับว่าเป็นของตนเองหรือไม่ด้วย ถ้าใช่ก็รับไว้ ถ้าไม่ใช่ก็ส่งต่อไป

3.  แบบบัสและต้นไม้ เป็นรูปแบบที่มีผู้นิยมใช้มากแบบหนึ่ง เพราะมีโครงสร้างไม่ยุ่งยากและไม่ต้องใช้เครื่องขยายสัญญาณหรืออุปกรณ์สลับสาย เหมือนแบบวงแหวนหรือแบบดาว สถานีต่างๆ จะเชื่อมต่อเข้าหาบัสโดยผ่านทางอุปกรณ์เชื่อมต่อที่เป็นฮาร์ดแวร์ การจัดส่งข้อมูลบนบัสจึงสามารถทำให้การส่งข้อมูลไปถึงทุกสถานีได้ การจัดส่งวิธีนี้จึงต้องกำหนดวิธีการที่จะไม่ให้ทุกสถานีส่งข้อมูลพร้อมกันเพราะจะทำให้ข้อมูลชนกัน โดยวิธีการที่ใช้อาจเป็นการแบ่งช่วงเวลา หรือให้แต่ละสถานีใช้ความถี่สัญญาณที่แตกต่างกัน

         เป็นระบบเครือข่ายระดับท้องถิ่น มีขนาดเล็ก ครอบคุมพื้นที่จำกัด เชื่อมโยงกันในรัศมีใกล้ ๆ ในเขตพื้นที่เดียวกัน เช่น ในอาคารเดียวกัน ห้องเดียวกัน ภายในตึกเดียวกันหรือหลาย ๆ ตึกใกล้ ๆ กัน เป็นต้น โดยไม่ต้องเชื่อมการติดต่อกับองค์การโทรศัพท์หรือการสื่อสารแห่งประเทศไทย ระบบแลนมีประโยชน์ตรงที่สามารถทำให้เครื่องคอมพิวเตอร์หลาย ๆ เครื่องที่เชื่อมต่อกัน สามารถส่งข้อมูลแลกเปลี่ยนกันได้อย่างสะดวก รวดเร็ว และยังสามารถใช้ทรัพยากรร่วมกันได้อีกด้วย เทคโนโลยีของระบบเครือข่าย Lan มีหลายรูปแบบ อย่างเช่น แลนแบบ Ethernet , Fast Ethernet , Token Ring เป็นต้น แต่เทคโนโลยีที่ได้รับความนิยมมากที่สุดในปัจจุบันก็คือ Ethernet และ Fast Ethernet ระบบเครือข่ายโดยทั่วไปที่ใช้กันอยู่นี้ จะเป็นการนำเครือข่ายระบบแลนมาประยุกต์ใช้ให้เหมาะสมกับระบบงานของตน

         เป็นระบบเครือข่ายระดับเมือง คือมีการเชื่อมโยงกันในพื้นที่ ที่กว้างไกลกว่าระบบ LAN คืออาจจะเชื่อมโยงกันภายในจังหวัด โดยจะต้องมีการใช้ระบบเครือข่ายขององค์การโทรศัพท์ หรือองค์การสื่อสารแห่งประเทศไทย

         เป็นระบบเครือข่ายระดับไกล คือจะเป็นเครือข่ายที่เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์ ที่อยู่ห่างไกลกันเข้าด้วยกัน อาจจะต้องเป็นการติดต่อสื่อสารกันในระดับประเทศ ข้ามทวีปหรือทั่วโลกก็ได้ ในการเชื่อมการติดต่อกันนั้น จะต้องมีการต่อเข้ากับระบบสื่อสารขององค์การโทรศัพท์ หรือการสื่อสารแห่งประเทศไทยเสียก่อน เพราะจะเป็นการส่งข้อมูลผ่านทางสายโทรศัพท์ในการติดต่อสื่อสารกัน

ที่มา รวบรวมจาก หนังสือเรียนวิชาคอมพิวเตอร์ ช 0249 เทคโนโลยีสารสนเทศและคอมพิวเตอร์

สถาบันส่งเสริมการสอนวิทยาศาสตร์และเทคโนโลยี

http://se-ed.net/ekaratch/whatis_lan.html
